IV测试专用软件(适配2400,2401)

型号:CEL-IV

产地:北京

简介:CEL-IV太阳能电池I-V测量系统在太阳能光伏器件的所有性能表征手段中,IV特性测试无疑是直观、有效、被广泛应用的一种方法。

立即联系

优势特点:
1.完整IV特性测量和分析解决方案
2.测试方法符合IEC国际标准
3.探针阴影最小化,减小测量误差
4.温度控制功能,IEC标准测试条件
5.真空吸附功能,样品固定更方便
6.图形化界面软件,操作方便
7.支持Excel、ASCII、XML格式数据导出
8.报表打印功能,自动生成完整的测试报告


软件优势:
1.测量光照条件和暗条件下的IV曲线;
2.测量开路电压Voc、短路电流Isc、短路电流密度Jsc、最大功率电压Vmpp、最大功率电流、填充因子、光电转换效率
3.标准测量条件校正功能(IEC标准)
4.标准太阳电池校正功能
5.电流源采用美国原装进口吉时利2400型源表,可设置-210V~210V电压输出,电流测量最大值为1.05A。。
6.电压扫描最大可设置2500个扫描点,可自定义扫描起始电压,扫描结束电压;可定义双向扫描输出(起始值→结束值,结束值→起始值)。

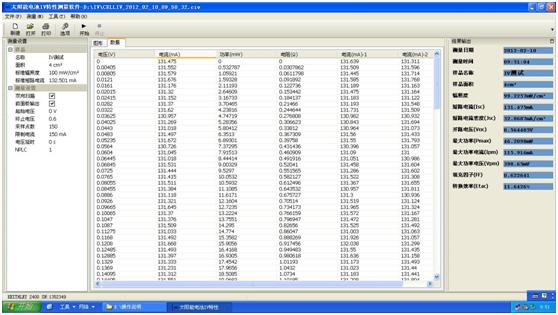

7.完整保存详细测量数据。

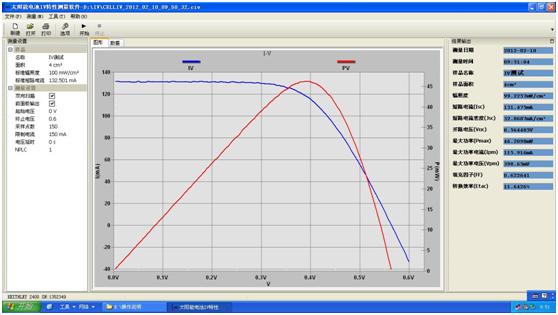

8.图形输出为I-V、P-V曲线,可导出为BMP、JPG格式。

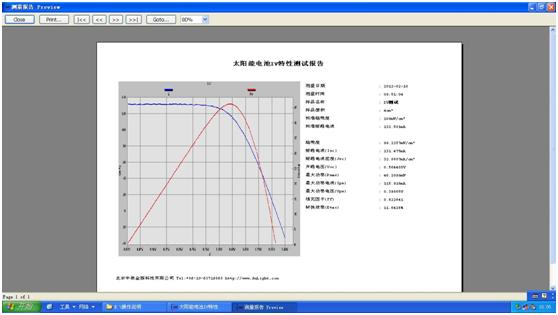

9.测量文件可导出Excel、txt文本格式,可打印完整的测试报告。
10.全中文界面,易于操作。


产品应用:

    在太阳能光伏器件的所有性能表征手段中,IV特性测试无疑是直观、有效、被广泛应用的一种方法。通过测量IV特性曲线,并进一步进行数据分析处理,可以直接了解到光伏器件的各项物理性能,包括光电转换的效率、填充因子等。这些数据可以为光伏器件的研究、质检以及应用提供可靠的依据。提供高性价比的IV特性测试系统,并提供完善、专业的技术支持。

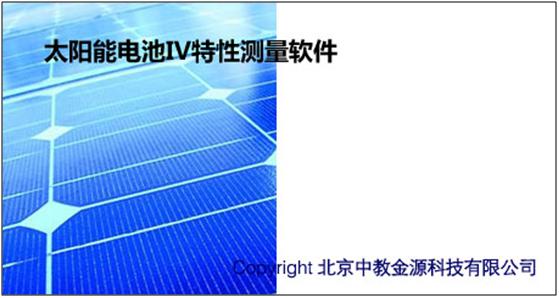

                       软件启动界面

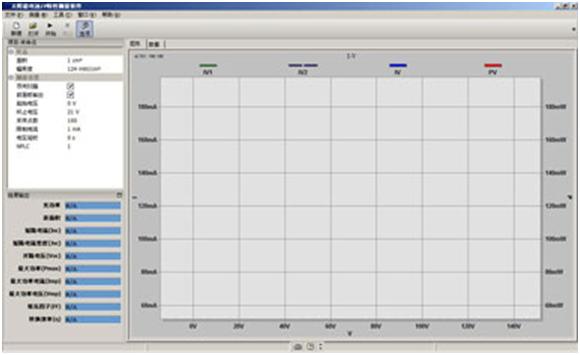

                 软件主界面




规格参数

系统配置:

序号

名称

规格型号

说明

1

太阳能模拟器

CEL-S500氙灯光源
AM1.5G滤光片

提供标准光源

2

标准太阳能电池

CEL-RCCN单晶硅标准太阳能电池
CEL-RCCO多晶硅标准太阳能电池

单晶,多晶任选一均可,均可以用于光源强度及光谱标定

3

电流源表

KEITHLEY2400 电流源表

用于测量电池指标

4

工作站

CEL-IV中文测试软件
可直接采集I-V  P-V曲线

采用RS232进行数据采集,中文界面,无需采购KUSB488数据卡

5

控制台

标配品牌电脑

用于联机测试,数据采集



技术指标:

项目

指标和说明

光谱匹配度

AM1.5G A级匹配

光斑辐照度

1200W/m2

最大测量面积

50mm×50mm

电流测量

量程0~1A,精度0.015%

电压测量

量程0~40V,精度0.035%

光斑均匀性

<5%

光强稳定性

<2%(rms)

电极连接

四探针法
