进料系统：

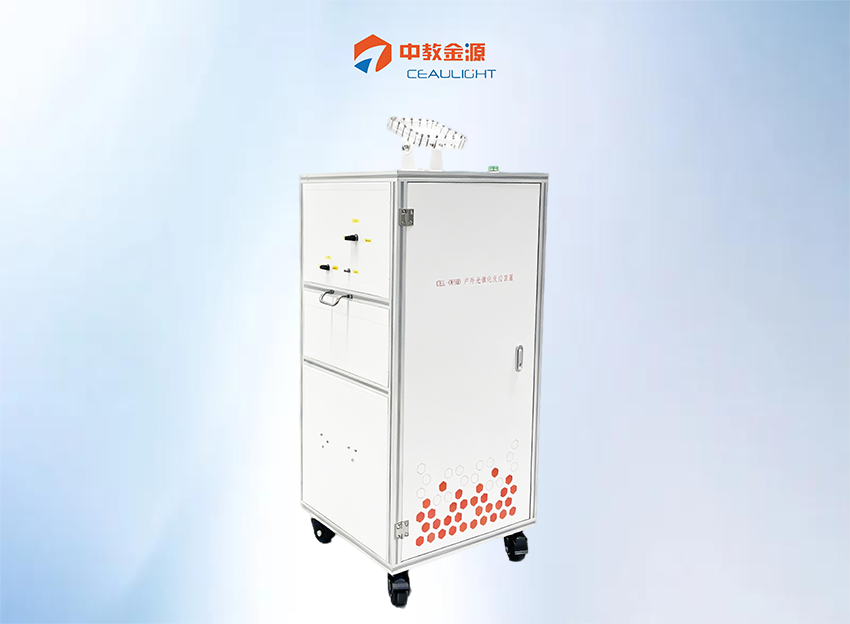

设备门板内部集成进料及循环控制单元，设备左侧面板预留钢瓶进气接口，通过调节左侧阀门，气体可经面板内的质量流量计控制流量，上方阀门用于控制循环气接入点位，循环气既可在流量计前端与新鲜原料气混合，也可在流量计后端并入主气路。

原料气经质量流量计控制流量后，自右侧出口流出，通过管线接入反应器底部进口，经光催化反应后从顶部出口流出，经管线接入下方循环系统。

循环系统：

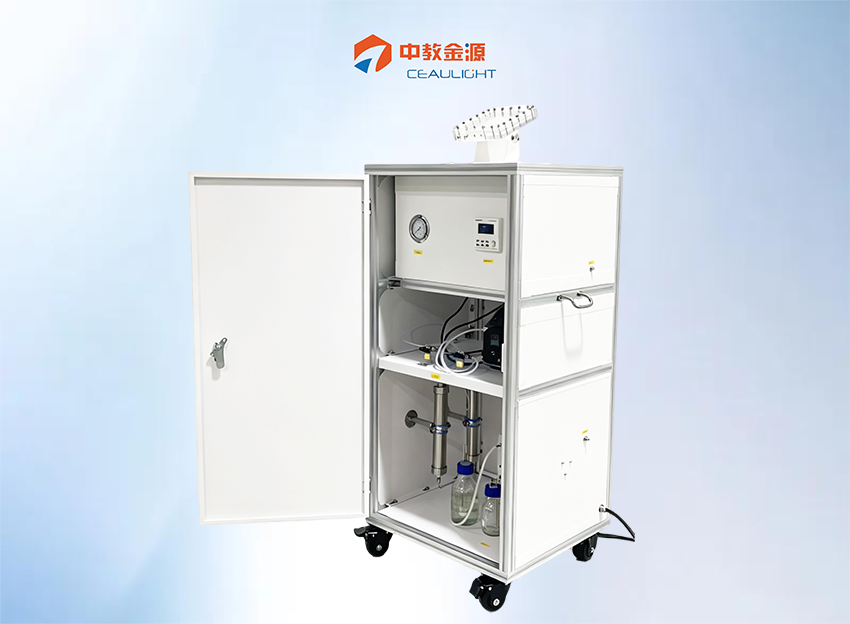

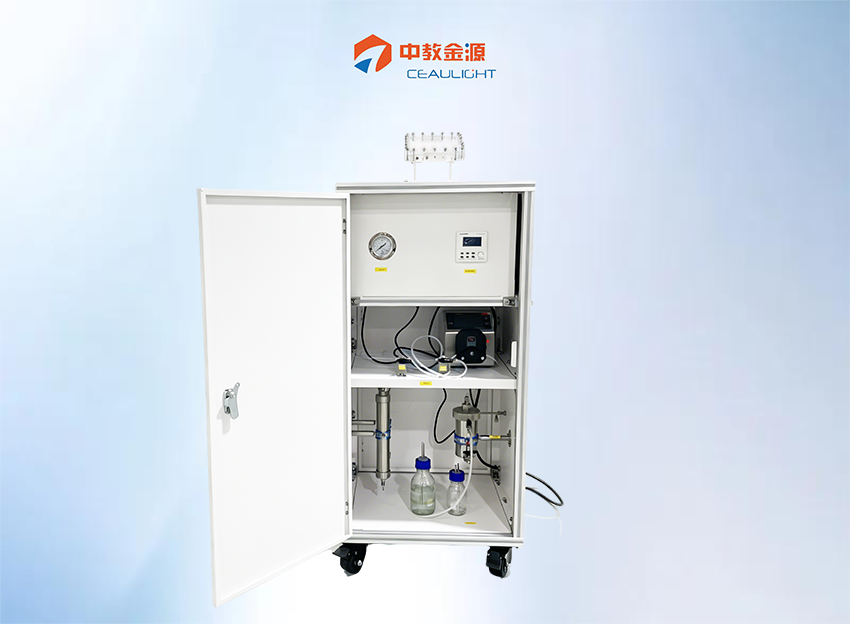

反应器出料先进入气液分离罐，上端气体出口连接上方蠕动泵实现气体循环，循环气先后经过储气罐与干燥罐后回流至前端进料系统，借助左侧控制阀，可切换循环气接入位置，分别于流量计前端或后端与新鲜原料气混合，混合后的混合气再次送入反应器参与反应。

气液分离罐上部设有连通缓冲罐的排气支路，可在缓冲罐顶部出口排空尾气或进行在线取样检测；罐体底部预留液体接口，可按需拓展液相循环、液体取样功能。

结语：

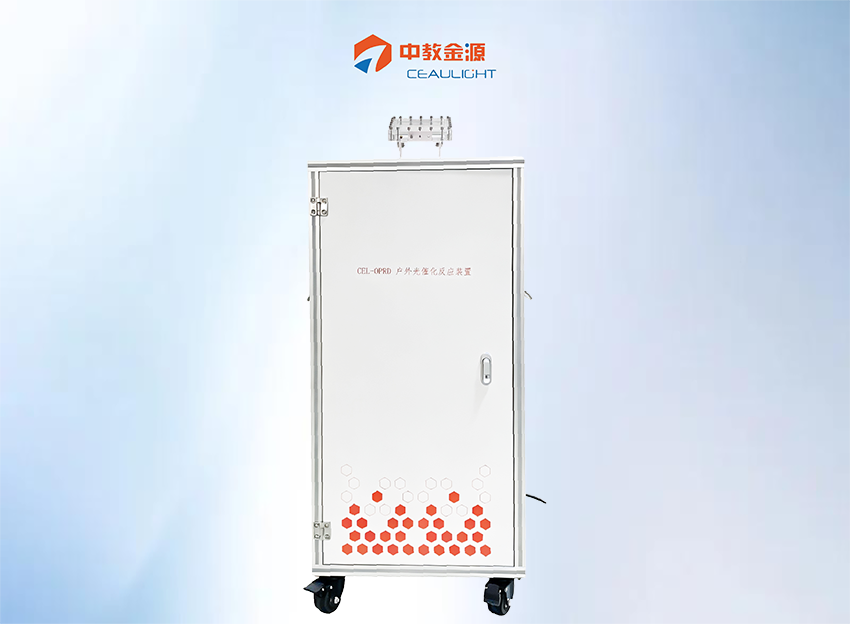

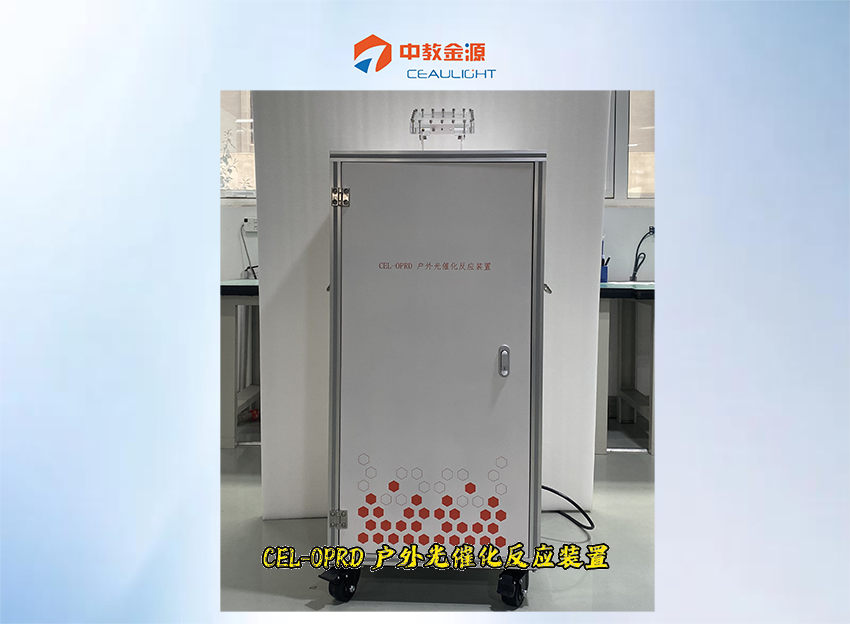

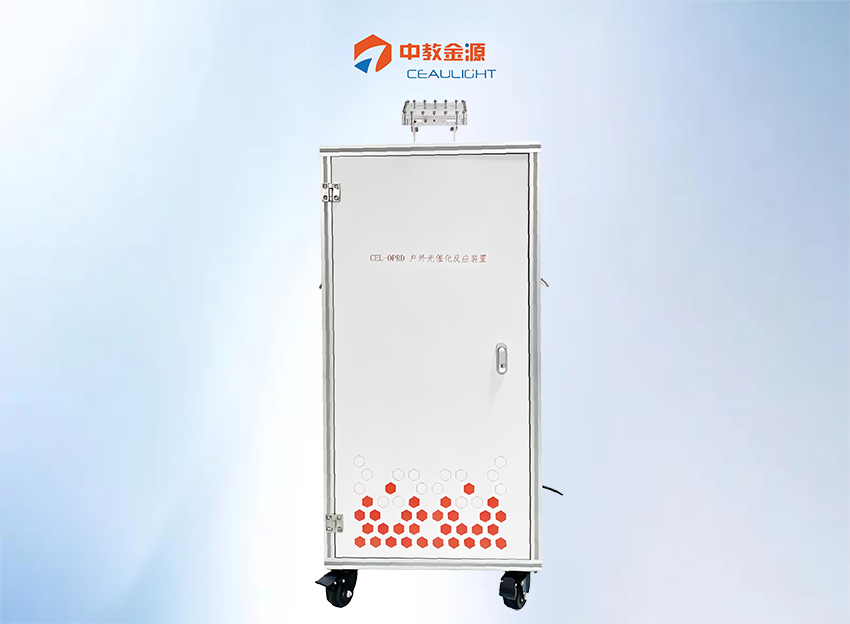

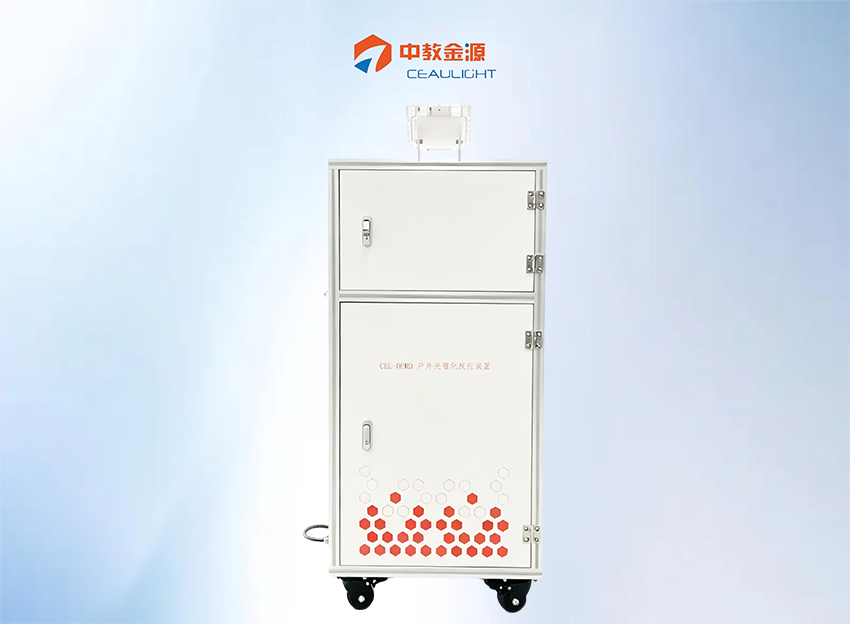

  依托中教金源 CEL-OPRD 户外光催化反应装置，科研人员可高效开展贴近自然光照条件下的光催化基础与应用研究。该一体化设备有效弥补传统室内光催化系统的局限性，大幅提升平行实验效率与实验数据实际参考价值。未来该设备将持续为 CO₂光还原、光解水产氢、有机污染物光降解等碳转化、环境催化方向提供标准化实景测试平台，助力光催化技术从实验室研究迈向实际应用。
