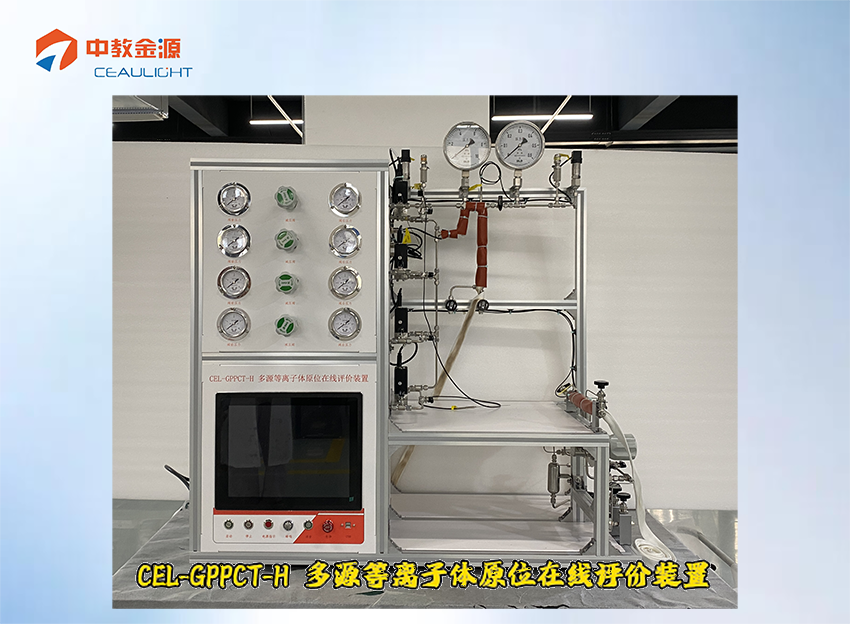

硬核科研装备就位！北京中教金源 CEL‑GPPCT‑H 多源等离子体原位在线评价装置成功落地，为等离子体催化、碳资源化转化课题研究提供集成成套精密实验平台！

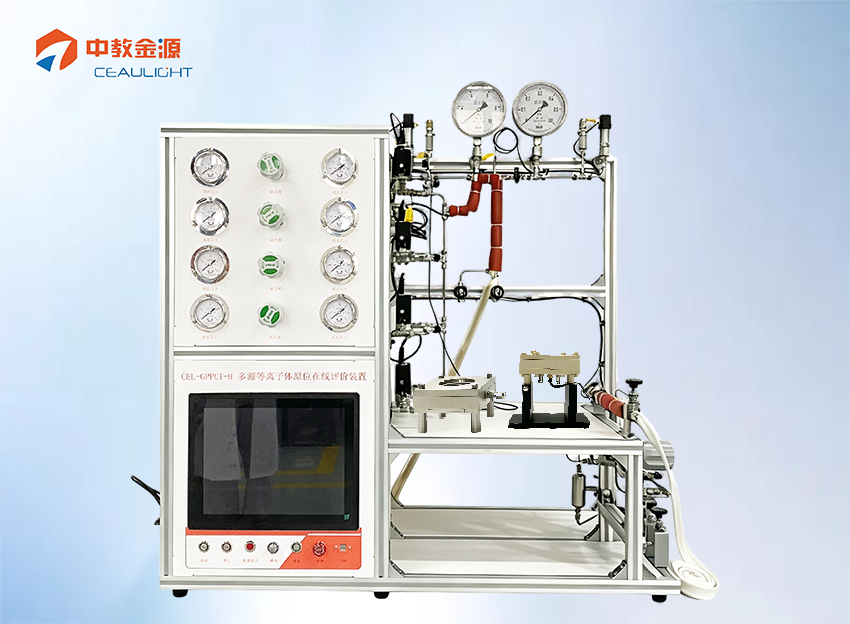

CEL-GPPCT-H 多源等离子体原位在线评价装置是一款适用于高压工况下的催化反应评价平台，集成进料系统、反应系统、产物处理系统及智能控制系统。设备共设四路独立气路（50mL/min×3路，100mL/min×1路），气体经高精度质量流量计控制后进入反应器。反应器平台采用双层框架结构，上层布置反应器，下层放置辅助设备。产物处理支持全组分在线色谱进样（全程伴热，0~200℃可调）及冷凝气液分离双路径，分离器底部设双阀取样口，便于高压下采集液体样品。系统压力通过背压阀稳定控制，并设有安全阀机械超压泄放保护。装置配备kingview触屏控制系统，支持程序化流量调节、多级温度/压力越限报警及连锁安全保护。

控制系统

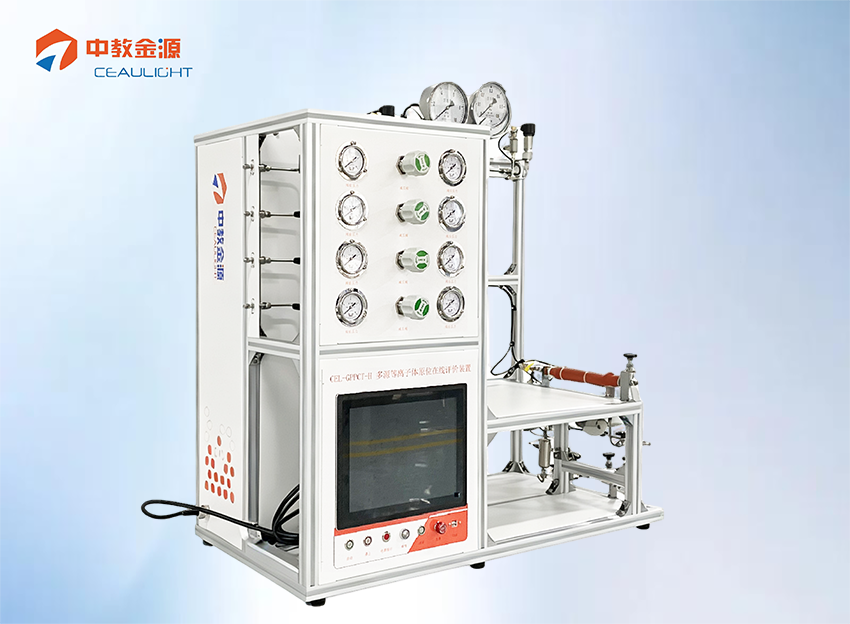

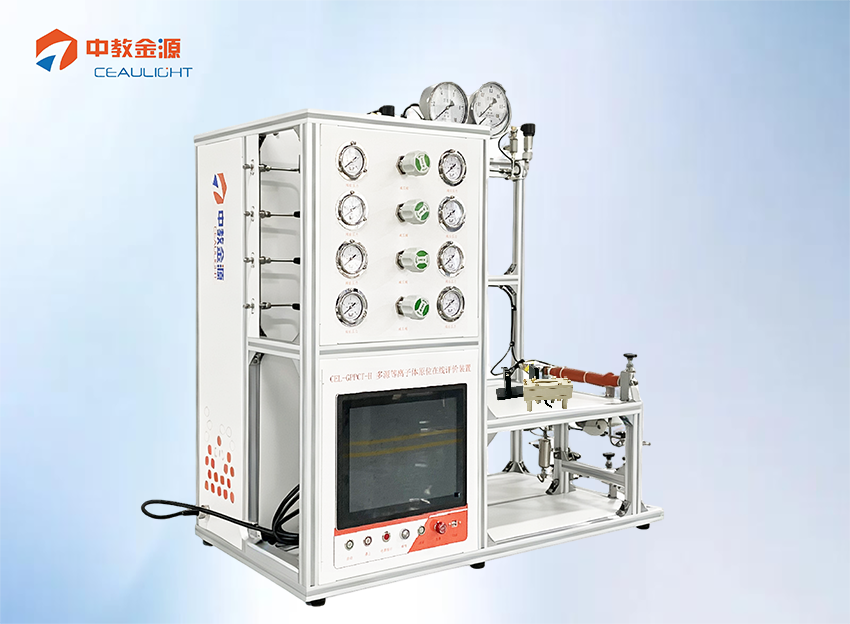

该评价装置下方安装触控显示屏，可设置进料速率、保温温度等参数，底部为设备电源开关和安全报警按钮。

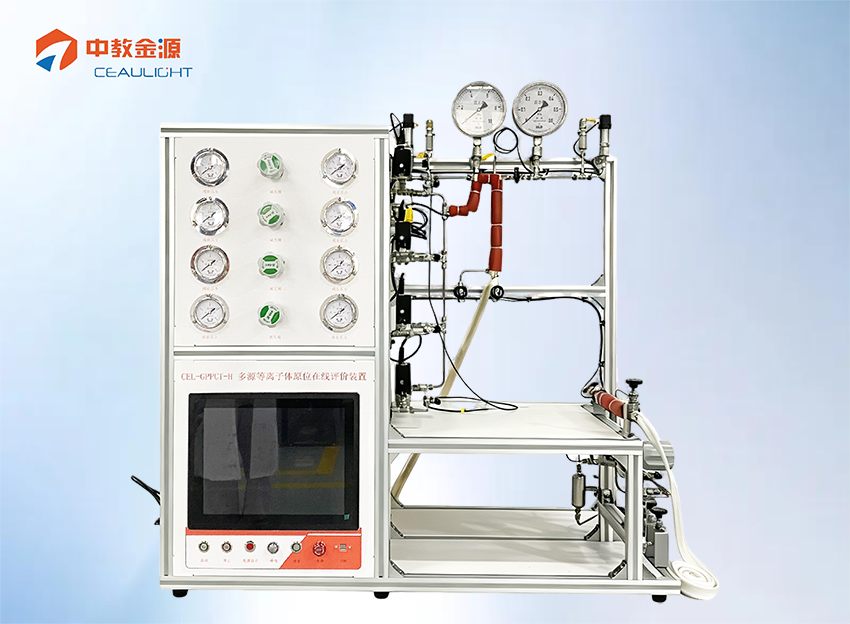

上方设置四路进气，提供不同的气体进料，通过压力表和减压阀显示调节进气压力。

进料系统

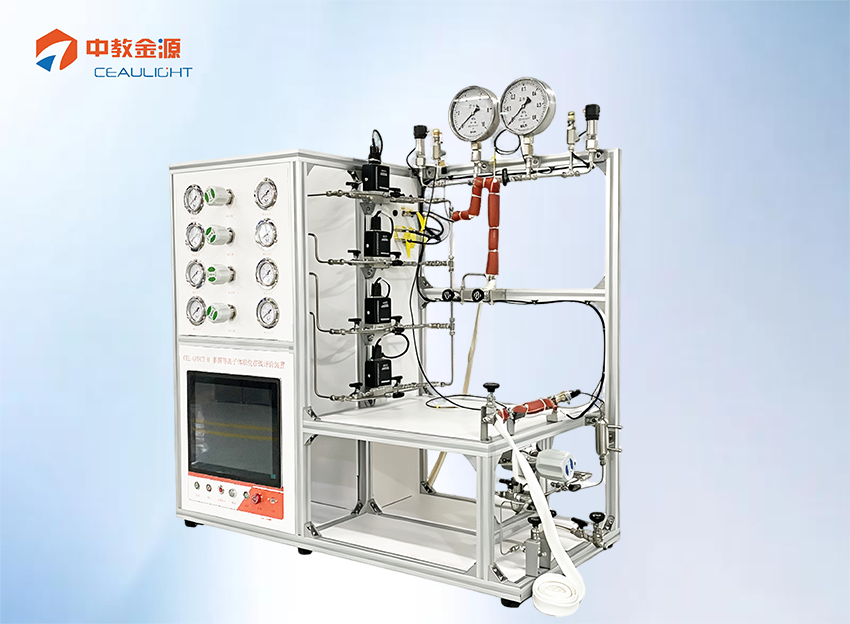

四路气体由对应的质量流量计调节和控制流量，汇合后流经预热管线，从出口处进入反应器，旁边的针阀开关可取样检测原料气。

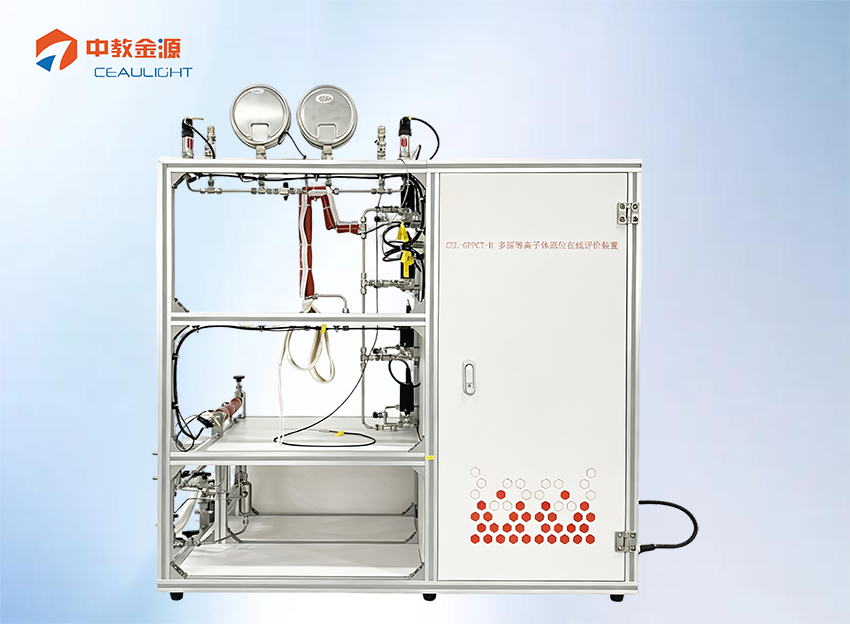

平台放置客户自有的等离子体反应器，可搭配装置的测温热电偶进行测温，下方用于放置等离子体电源。

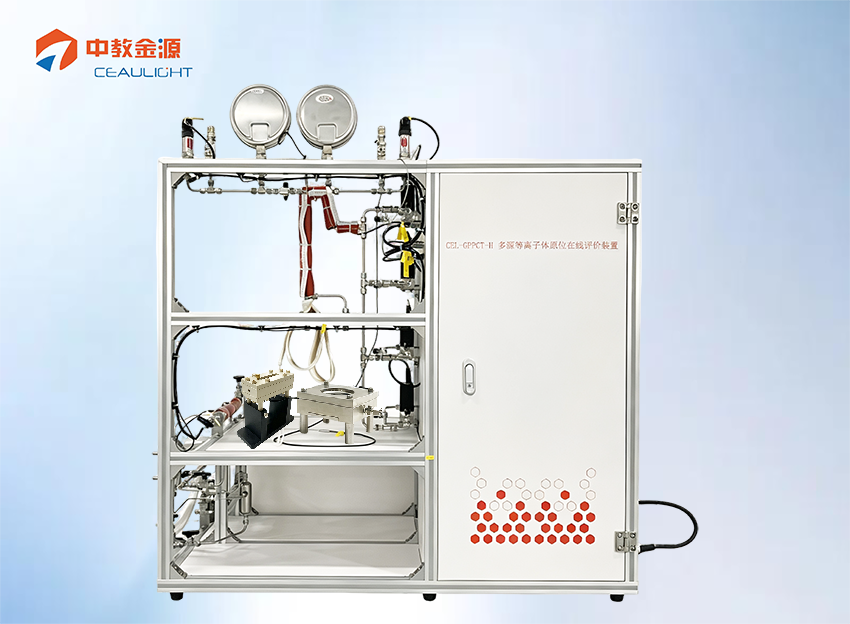

反应产物自反应器流出后可接入产物处理系统，通过切换阀门，一路可经全程伴热流出系统进行全组分检测，另一路则先经过侧方冷凝器，将液体产物冷凝，再进入后方气液分离器，液体产物储存在分离器内，气体产物从顶部流出，经背压阀稳压后再出口针阀处流出系统，进行收集或检测。

实验方向：

适用于高压低压多源等离子体催化反应催化剂的活性评价与筛选，工艺参数优化。

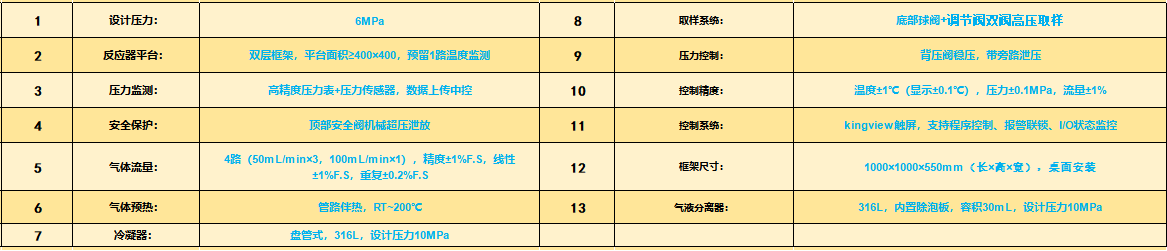

设备参数：

技术亮点：

1，设计压力0-6MPa，满足高低压催化反应需求；

2，四路气体独立控制（3路50mL/min，1路100mL/min），精度±1%F.S，支持程序化流量切换与人工干预；

3，双层框架结构，平台面积≥400×400，稳固紧凑，下层可放置等离子电源、示波器等辅助设备；

4，产物处理双模式：全组分伴热进样（0~200℃）+ 冷凝气液分离，适应不同分析需求；

5，气液分离器内置除泡板，容积30mL，底部设球阀+调节阀双阀取样，适合高压液体采样；

6，背压阀带旁路，维持系统压力稳定，泄压操作便捷安全；

7，安全保护齐全：顶部安全阀机械泄压，温度/压力双重越限报警联锁；

8，kingview触屏控制系统，实时监控温度、压力、流量，支持自动/手动无扰动切换及程序升温控制；

9,工业铝型材框架，桌面安装，尺寸1000×1000×550mm，布局清晰，维护方便。

结语：

CEL‑GPPCT‑H 多源等离子体原位在线评价装置的落地投用，标志着双方在等离子体催化、碳资源化转化科研领域的协作迈入全新阶段。后续将依托这套集成化实验平台，持续挖掘装备技术潜能，助力等离子体催化机理探究，推动实验室基础研究向工艺应用转化。未来中教金源也将持续深耕等离子体反应装备研发，以多源耦合、原位在线、安全可控的成套装备，助力更多科研团队突破等离子体能源转化前沿技术瓶颈。
