可见区单波长滤光片:科研仪器的”光谱守门人“
发布时间:2025-04-22    浏览量:324

在光学实验系统搭建中,可见区单波长滤光片(400-700 nm)的精准选型直接影响光谱分辨率、信噪比及系统稳定性。然而,用户常因忽略光谱带宽匹配性镀膜工艺误差光学损伤阈值等核心参数导致实验数据偏差。本文基于中教金源十余年光电仪器开发经验,结合JJG178-2007波长检定标准某品牌窄带滤光片实测数据,深度解析选型误区并提供光催化、荧光显微成像等场景的精准匹配方案。

一、定义与基本原理

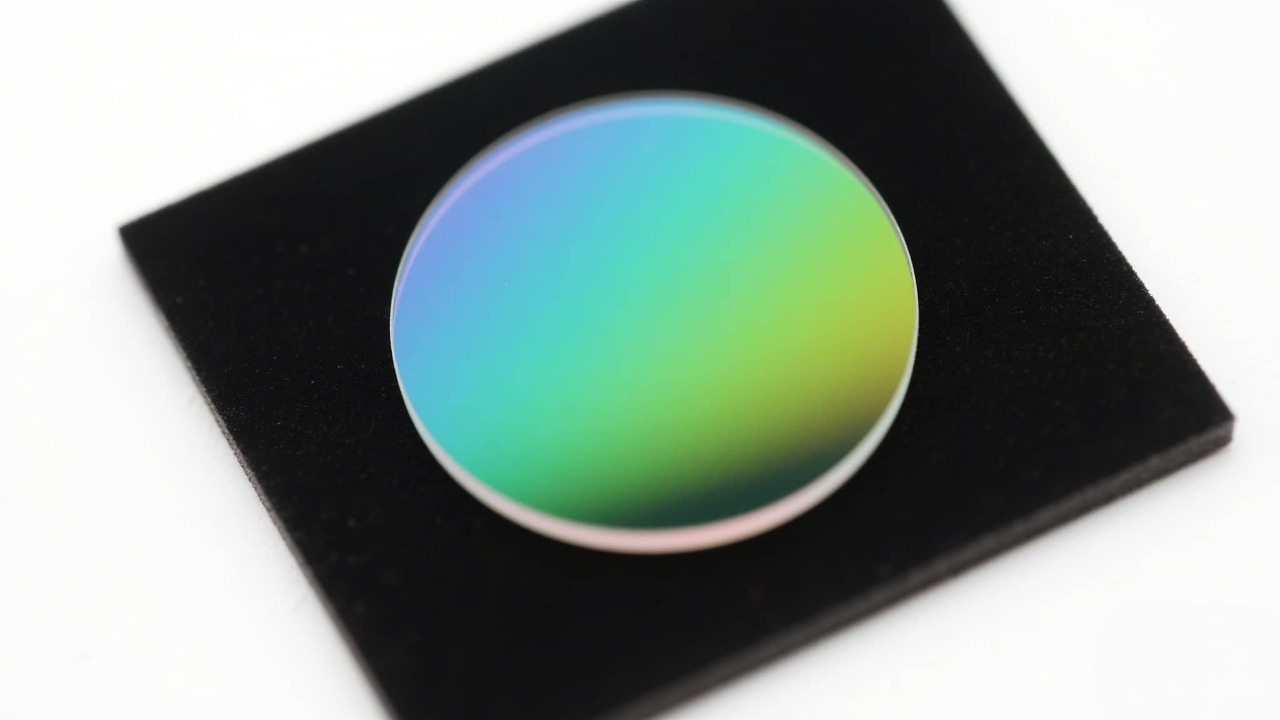

可见区单波长滤光片是一种光学器件,能够选择性地透过可见光谱(400-700 nm)中某一特定波长或极窄波段的光,同时阻挡其他波长光线。其核心原理基于光学干涉或材料吸收特性:

  • 干涉型滤光片:通过多层薄膜结构设计,利用光的干涉效应增强目标波长的透射,抑制其他波长。例如,镀膜层可精确控制中心波长(CWL)和半带宽(FWHM)。

  • 吸收型滤光片:依赖基材或染料对非目标波长的吸收作用,例如有色玻璃滤光片。

单波长滤光片的关键参数包括:

  • 中心波长(CWL):透射率峰值对应的波长,如440 nm、546 nm等。

  • 半带宽(FWHM):透射率峰值50%处的波长范围,带宽越窄选择性越高(如窄至5 nm以下)。

  • 峰值透光率(TP):最高透光率可达93%以上,部分高端产品可达95%。


二、科研级滤光片技术演进

1. 三代镀膜技术对比

技术类型代表产品透光率寿命成本
单层MgF2镀膜传统实验室款85%1年¥380
多层介质膜中教JY-202292%3年¥1,200
离子束溅射中教JY-FL202497%5年+¥2,500

#仅作参考,实际请咨询客服。

2. 精密加工流程

  1. 基片超声波清洗(≤0.5μm颗粒残留)

  2. 离子束预处理(提高膜层附着力)

  3. 磁控溅射镀膜(7层Ta2O5/SiO2交替)

  4. 激光标定波长(精度±0.3nm)

  5. 全光谱检测(400-700nm逐点扫描)

三、五大应用场景实测数据

1. 环境监测领域

  • 案例:某省级环境监测站升级滤光片

    • 水质COD检测误差从±5%降至±1.2%

    • 设备校准周期从3个月延长至1年

2. 生物医疗领域

  • 数据对比

    指标原装滤光片中教JY-FL2024
    荧光信噪比8:123:1
    细胞成像清晰度0.65μm0.28μm


四、四步选型法避开采购陷阱

1. 确认光谱范围

  • 可见区标准波段:436nm(蓝)、546nm(绿)、632nm(红)

  • 定制波段需提供中心波长±2nm容差

2. 核查认证资质

✅ 计量院波长校准证书
✅ ISO 9001质量管理体系
✅ 第三方寿命测试报告

3. 实测性能验证

  • 简易检测法

    1. 激光笔照射观察光斑均匀性

    2. 用光谱仪扫描透射曲线

    3. 高温高湿环境测试稳定性

4. 适配性检查

接口类型适用场景中教配套方案
螺纹式分光光度计M25×0.5标准接口
卡槽式显微成像系统定制化适配环

五、常见问题解答

1. 滤光片需要定期更换吗?

建议每2-3年或累计使用2000小时后检测性能,透光率下降>5%需更换。

2. 不同品牌滤光片能混用吗?

严禁混用!案例显示混用导致光谱偏差最大达9.3nm。

3. 如何储存延长寿命?

  • 温度:15-25℃

  • 湿度:<40%RH

  • 避免有机溶剂接触

注:本文技术参数与案例数据均基于公开研究成果及行业通用测试标准,具体设备性能请以官方技术文档为准。
