催化剂评价装置中质量流量控制器的选型与气体配比精度保障
发布时间:2026-07-24    浏览量:659

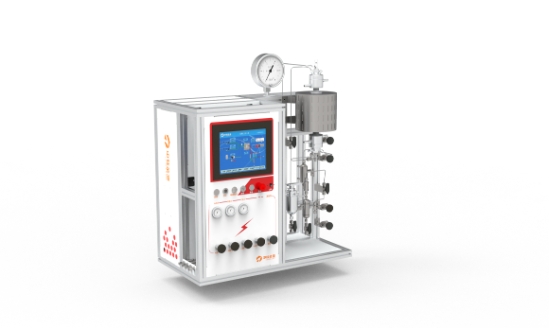

催化剂评价装置对进料气体流量的控制精度直接影响反应物分压、接触时间等关键参数的计算。质量流量控制器(MFC)是控制气体流量的核心部件,其选型和校准直接决定评价数据的可靠性。北京中教金源科技有限公司的催化剂评价装置,标配高精度MFC,并提供定期校准服务。

1. 热式MFC与压力式MFC的原理对比

热式MFC利用气体的热容量与质量流量的关系进行测量,其核心是加热器和两个温度传感器。气体流过时带走热量,上下游温差与质量流量成正比。热式MFC精度高(±1%满量程),响应时间约1-2秒,适用于清洁干燥气体,但对气体组分变化敏感(不同气体的热容不同)。压力式MFC通过测量节流元件前后的压差,结合气体状态方程计算流量,对气体组分变化不敏感,但在低压下精度下降。在催化剂评价装置中,热式MFC因其快速响应和高精度,应用更为广泛。我们在实际维护中发现,热式MFC在使用含腐蚀性组分(如NH₃、H₂S)的气体时,传感器极易受污染,应优先选用抗腐蚀涂层型号。

2. 量程选择与精度

MFC的量程应覆盖实验所需的最大和最小流量。通常建议操作流量位于MFC满量程的20-80%区间,该区间内精度最高。例如,若实验所需H₂流量范围是10-100mL/min,应选择满量程100mL/min的MFC,而非500mL/min。选用过大量程的MFC在低流量区(<10%满量程)控制精度可能下降至±5%以上。北京中教金源的评价装置采用多路MFC并行设计,每路MFC量程根据不同气体和反应需求独立配置。

3. 气体配比的误差来源

在混合气配制中,总流量误差来源于各路MFC误差的累积。例如,3路MFC(H₂、CO₂、N₂)各自精度±1%,则混合气中H₂浓度误差可能达到±3%相对值。为减小误差,可采用以下方法:使用更高精度的MFC(如±0.5%);在混合气出口设置总流量监测,与各路流量之和进行比对校准;使用标准混合气钢瓶进行验证。此外,气体温度变化也会影响MFC读数,建议将MFC置于恒温环境中。

4. 校准方法与周期

MFC的校准可使用皂膜流量计或干式活塞流量计,在常压和室温下进行。校准介质应与实际使用气体一致(或使用换算因子)。建议每6个月校准一次,更换气体种类或更换MFC后必须校准。我们建议用户保留每次校准的原始数据记录,包括环境温度、大气压和皂膜通过时间,以利于长期漂移趋势的分析。
