量子效率测量系统

型号:暂无

产地:暂无

简介:量子效率测量系统CEL-EQE外量子效率测量系统CEL-QYQE绝对量子效率测量系统应用方向:量子效率测量能在诸多领域满足开发和研究的应用需求。

立即联系

产品应用

1.量子效率测量能在诸多领域满足开发和研究的应用需求。典型应用包括:包括有机EL材料、白光LED和FPD荧光粉等多种类型的发光材料的性能提升,有机金属复合物的研究,染料敏化型太阳能电池的基础特性评估,生物领域的荧光探针效率测量等。

2.有机金属复合物;荧光探针;染料敏化型PV材料;OLED材料;量子点;LED荧光粉;有机LEDs的开发。

3.基本材料的光子发光量子效率;内量子效率测量;薄膜和器件的量子效率。

4.LEDs的开发和显示;无机LED材料;白光LED的荧光材料;平板显示(等离子显示、场激发显示等)的荧光材料。

5.基础研究:物理和化学场中的样本特性;光谱学;荧光量子效率;磷光量子效率。

6.生物研究:荧光探针;量子点。


详细介绍

量子效率测量系统

CEL-EQE外量子效率测量系统

CEL-QYQE绝对量子效率测量系统

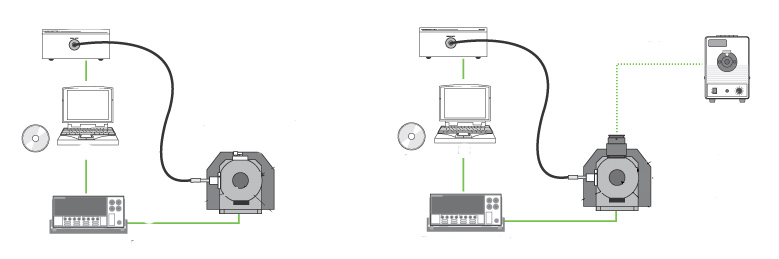

CEL-EQE外量子效率测量系统

1)发光材料可以由荧光量子效率进行表征。对于有机/无机LED等发光器件,对应的物理参数是通过电致发光法测得的外量子效率(EL,electroluminescence)。针对这种应用,外量子效率测量系统应运而生。

2)OLED器件的发光效率受多种因素的影响,包括各层和玻璃基底的吸收、表面发射、辐射角和基底波导通量等。这些因素通过作为样品室的积分球进行测量。样品放置在球内,并被固定的电流或电压激发。


产品特点

1)积分球的采用能使外量子效率(EQE)的测量不受样本发光角特性的影响

2)软件控制能量源(KEITHLEY 2400系列)

3)对应于每一步加载电压/电流的光谱能被瞬时测量(I-V-L测量)

4)背照式制冷型CCD实现高灵敏度测量

5)直观的软件易于操作,用于测量、计算和系统控制。

6)可以在不同图表中绘制多种变量(电流、电流密度、电压、发光效率、色度等)。

7)系统易于被扩展到绝对光致发光量子效率测量系统和光分布测量测量系统。


详细参数

1)型号: CEL-EQE外量子效率测量系统

2)积分球: 3.3-8 inch 内径, 发射材料: Spectralon,可定制

3)探测器:  AULTT-P4000

4)软件控制能量源:KEITHLEY 2400系列

5)感光器件通道数:2048 ch

6)波长范围: 200 nm ~ 1100 nm

7)光纤长度: 1.2 m

8)光纤直径: 0.8mm

9)光通量测量范围:0.00013 lm 到 0.12 lm (白光,发射面积 2x2 mm2)

10)光功率测试:CEL-NP2000-2

11)标准接口: 1inch


CEL-QYQE绝对量子效率测量系统
1)测量发光材料光致发光的绝对量子效率

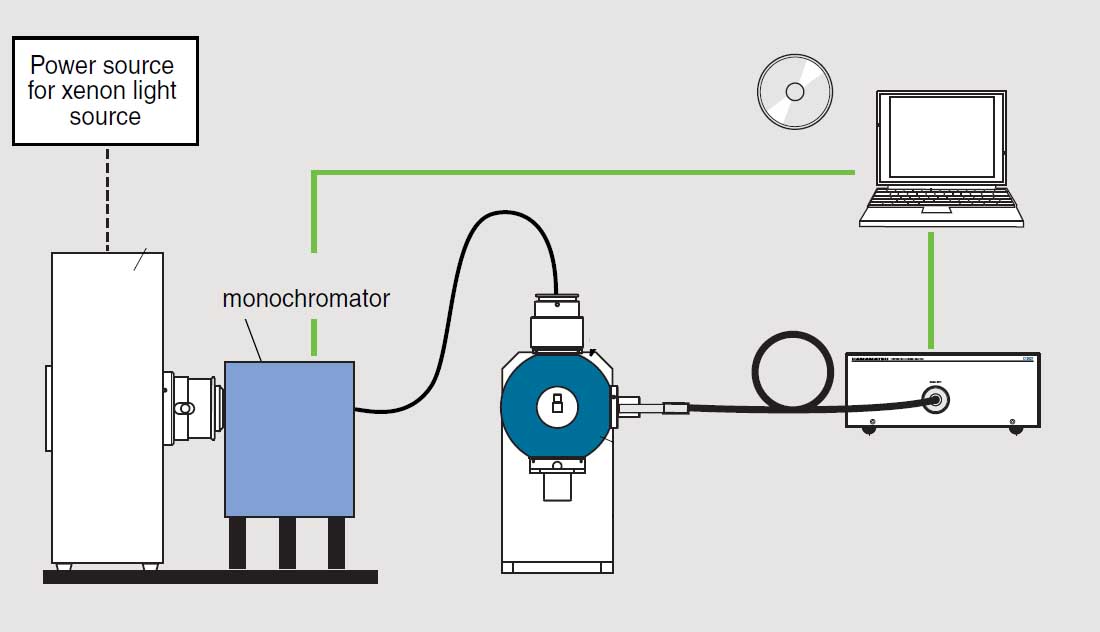

2)在开发新的发光材料过程中,提高他们的光致发光效率是至关重要的。提高该效率就需要测量量子效率的精确技术。QYQE系统包含了氙灯激发光源、单色仪、一个氮气流可选的积分球和一个能同步测量多个波长的3)多通道探测器,并将所有元件集成到一个封装里。系统采用专用软件用于测量。探测器采用制冷型背照式CCD传感器,能进行高灵敏度的瞬时测量。QYQE能处理溶液、薄膜、半导体和粉末样品。系统能用于多种领域,包括工业、生物和学术研究等。
4)光致发光过程发射光子数与发光材料吸收光子数的比值。


产品特点:
1)瞬时测量:多通道探测器能捕获灵敏度补偿型光谱,并且通过计算快速获得量子效率数值。对话框型专用软件使得测量过程变得更简单。
2)全自动控制设置:软件控制的单色仪可以选择激发波长以使样品能被多种波长激发。基于波长的量子效率和激发谱可以自动测定。
3)分析不同形式的样品:QYQE能处理溶液、薄膜、半导体和粉末样品。
4)波长范围:200 nm – 1100 nm;
5)测定发光材料的绝对光致发光量子效率(光致发光测量);
6)采用积分球测量整个谱域;
7)制冷型背照式CCD传感器实现超高灵敏度和高信噪比测量;
8)激发波长的自动控制;
9)空间集约的紧凑型设计;
10)可选择多种分析功能:光致发光的量子效率测量;激发波长关系;光致发光谱;光致发光激发谱;
11)量子效率测量原理。

详细参数
1)型号, CEL-QYQE绝对量子效率测量系统
2)光致发光测量波长范围, 200-110nm
3)单色光源
  光源:CEL-S150/S500氙灯光源
4)激发波长:250-1100 nm
5)带宽: 2 - 10 nm(随狭缝变化) (FWHW)
6)激发波长控制:  软件自动控制
7)多通道光谱仪:  CEL-IS151 双光束
8)测量波长范围:  200-1100 nm
9)波长分辨率: < 2 nm
10)感光器件通道数: 2048 ch
11)A/D分辨率: 16 bit
12)光谱仪类型: AULTT-P4000型
13)光纤类型: 光纤束(1.2m)
14)光纤接收面积: 直径0.8 mm
15)积分球: 3.3-8 inch 内径, 发射材料: Spectralon,可定制
16)软件 测量项目, 光致发光量子效率
17)荧光材料发光发光测量
18)量子效率和激发波长的关系
19)光致发光谱(峰值波长,FWHM)
20)光致发光激发谱
21)色彩测定(色度、色温、显色指数等)

22)EEM(激发-发射矩阵)
